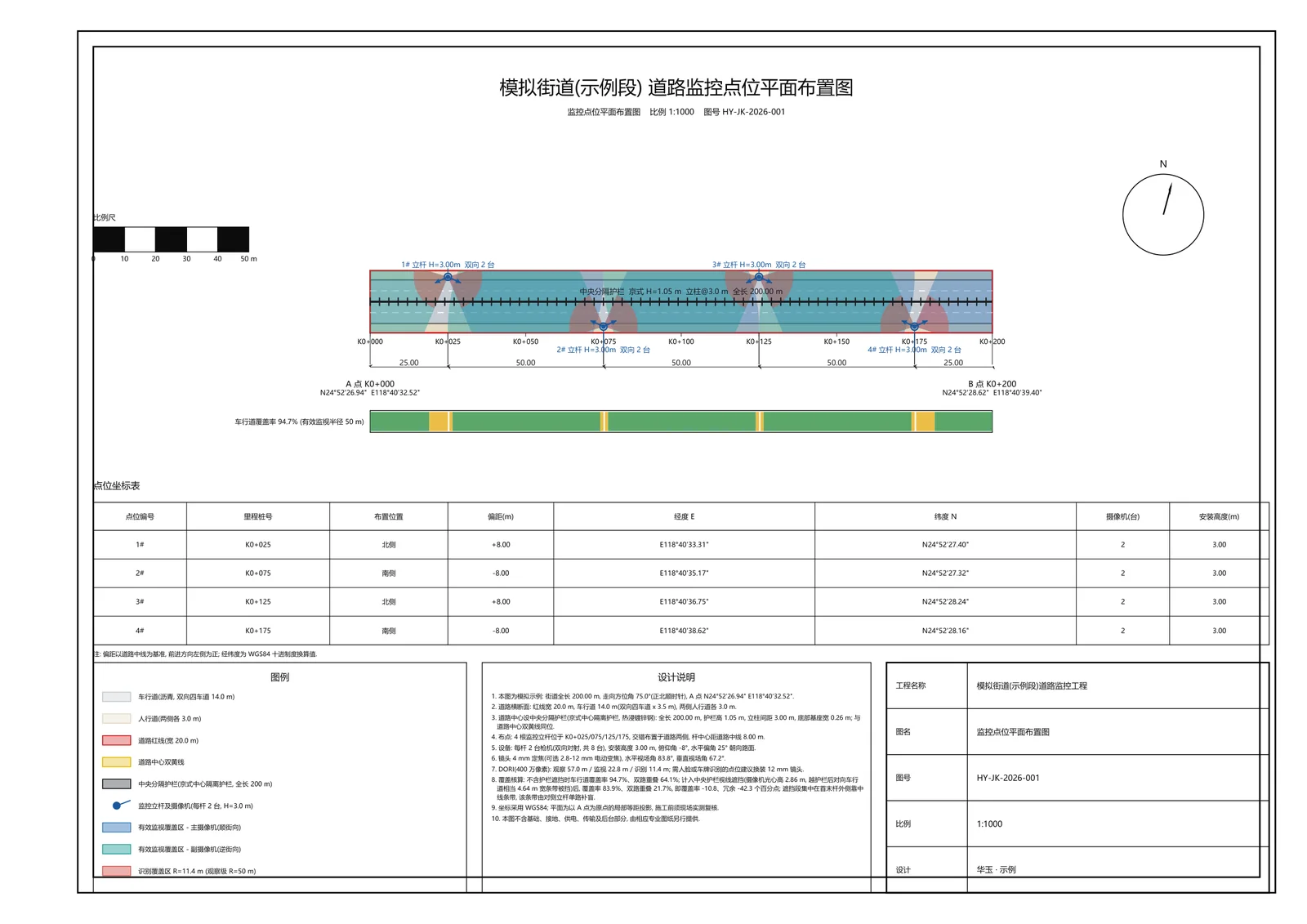

平面布置图
杆位摆在哪、间距多少、朝向怎样、线缆怎么走，一张平面图说清。可导出 CAD（DXF）与 PDF，方便并入你的方案文本。
- 立杆位置与间距
- 摄像机朝向与覆盖扇区
- DXF / PDF 出图
点位示意图申请
把平面图或现场照片发给我们，先出一份点位布置与覆盖示意——杆位怎么排、能覆盖多少、哪里会漏，图上直接看。
样例
这张图会回答三个问题
下面三张都是同一个示例项目的出图：一条 200 米街道、4 根立杆、8 台摄像机。提交你的资料后，出的就是同一形态、按你的现场画的三张图。
三维效果图
立杆高度与摄像机视锥的立体关系一眼可见，比平面图更容易向非技术方解释“为什么杆要装这么高、朝这个方向”。
- 杆高与视锥立体关系
- 沿街鸟瞰视角
- 可直接放进方案与汇报

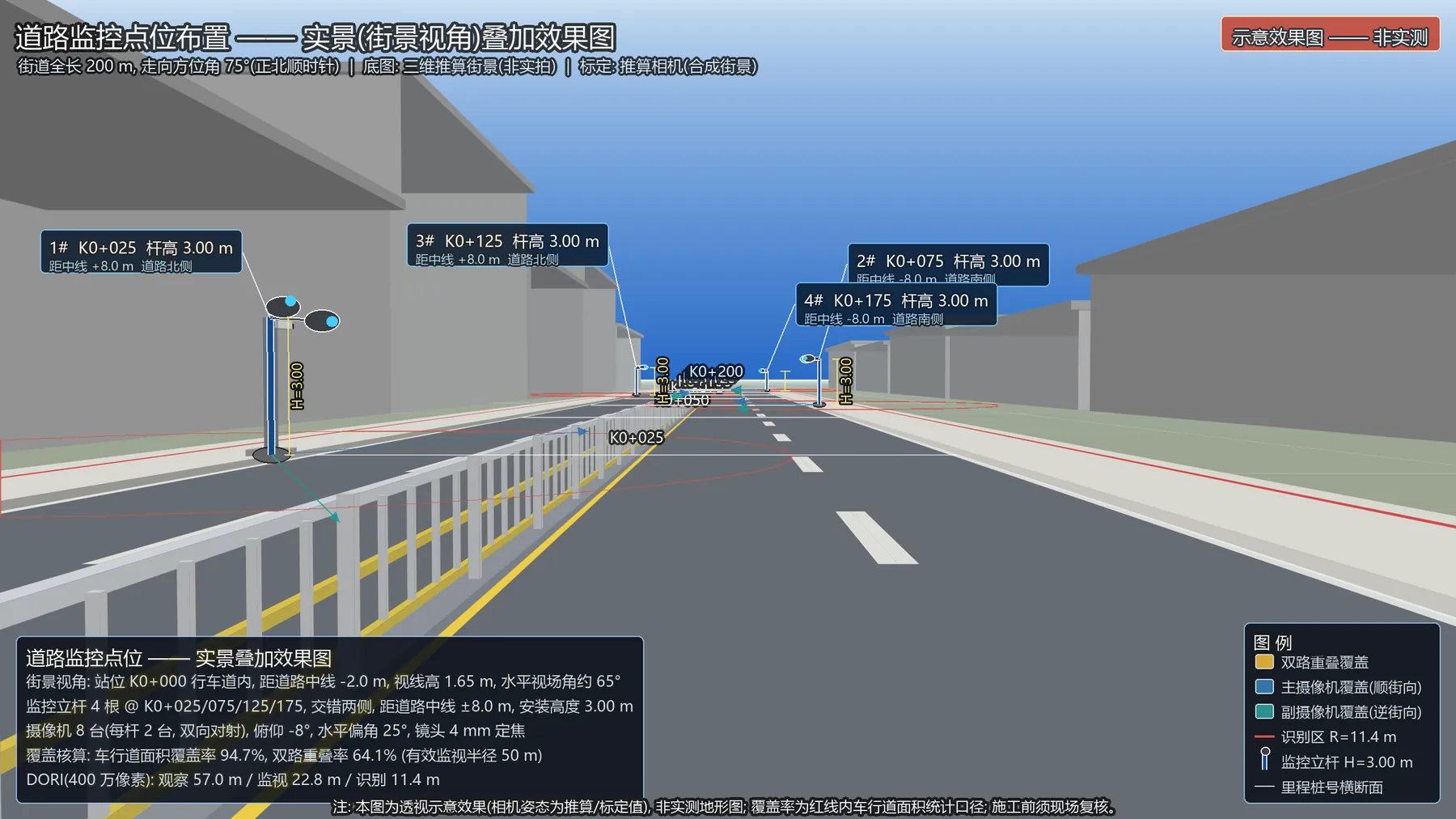

实景叠加效果图
把杆位、覆盖扇区与摄像机视野直接画在你拍的现场照片上。这是最容易被认可的一张——甲方看到的是自己那条街，而不是示意图。
- 基于现场照片合成
- 杆位与覆盖直接标在画面上
- 一眼判断有没有漏段
示例图为示意 / 量算级：坐标、建筑高度与杆位均为假设值，用于说明出图形态，不作为施工依据。
图上能读到什么
不只是画个位置，是把覆盖算清楚
示意图会给出下面这几类结论，方便在方案阶段先判断布置是否成立——这些数字全部按你的现场条件重新计算，不是套模板。
覆盖与盲区
按杆位、杆高、镜头焦距与安装角度算出覆盖范围，同时标出漏段位置。
- 有效监视半径
- 车行道覆盖率
- 双路重叠比例
看清到什么程度
按 DORI 口径给出各档距离，说明这个布置能“看见”“看清”还是“认出”，而不是只写“覆盖全路段”。
- 观察 / 监视 / 识别距离
- 识别区范围
- 与使用要求的差距
选型与清单口径
图上的杆位与设备配置可与设备清单对应，需要往下走时按同一套口径出报价。
- 摄像机与镜头选型
- 立杆与供电方式
- 工程量与清单口径
示例项目（200 m 街道、4 杆 8 机、每杆双向对射）的计算结果：车行道覆盖 94.7%、双路重叠 64.1%、有效监视半径 50 m、DORI 观察 57.0 m / 监视 22.8 m / 识别 11.4 m。同一布置若改为相邻杆同向，覆盖会降到约 85% —— 这就是点位图上要提前看出来的东西。
需要你提供什么
三样东西，越全出图越准
资料不全也能先聊——只有位置和大致规模，可以先出示意版；拿到实测资料后再升级。
现场照片
拟立杆位置的人行道上拍，镜头离地 1.5~1.7 m、正对街道长边，画面里要有地平线和固定参照物；同一机位拍 3~5 张。
- 提出不裁剪、不压缩、不转格式
- 画面含地平线
- 同机位多张
平面图或图纸
有建筑平面图、道路平面图或既有弱电图纸的最好；没有图纸，手绘标注尺寸的草图也能用。
- CAD 图纸或图片均可
- 标注实际尺寸更佳
- 手绘草图可接受
规模与用途
大致里程或面积、需要多少个监控点位、要不要看清车牌或人脸，以及本期是想做方案还是先做预算。
- 里程 / 面积 / 点位数
- 看清到什么程度
- 本期目的
需要实景叠加效果图的，还要提供现场照片上若干个已知点的“实际位置 ↔ 照片像素”对应关系（我们会在回复里给控制点模板与拍摄清单，照着标一次即可）。
流程
三步，从提交到拿到图
1 提交申请
填写下面的表单，说明项目地点、规模与用途。项目地点和点位数写清楚，我们先判断布置方向。
2 核对资料
我们联系你确认范围，并把拍摄与图纸清单、控制点模板发给你；资料不齐的，1 个工作日内回复你还缺什么。
3 出图与后续
资料齐全后 2 个工作日内给示意 / 量算级初稿；方向认可后，需要实测级深化或报价的，按同一套点位口径继续往下走。
